แผนที่เดินเรือ
แผนที่เดินเรือคืออะไร ?
คือแผนที่ที่มีจุดประสงค์พิเศษที่ออกแบบมาใช้เพื่อการเดินเรือ แสดงรายละเอียดต่างๆ ได้แก่ ความลึก ลักษณะพื้นท้องทะเล ความสูงต่ำภูมิประเทศ รูปร่างและลักษณะเส้นขอบฝั่ง และเครื่องหมายช่วยการเดินเรือ
แผนที่เดินเรือมีใช้ 2 รูปแบบ
analogue form : แผนที่เดินเรือกระดาษ (Paper chart)
digitally : แผนที่อิเล็กทรอนิกส์ (electronic chart)
กฎ (rule) ที่เกี่ยวข้องกับการเดินเรือกำหนดมาจากไหน ?
– กำหนดโดยองค์การกิจการทางทะเลระหว่างประเทศ (International Maritime Organisation , IMO) ซึ่งเป็นองค์การหนึ่งขององค์การสหประชาชาติที่รับผิดชอบด้านการขนส่งทางทะเล
– ใน ค.ศ. 1974 ประเทศสมาชิกของ IMO ได้มีมติรับรองอนุสัญญาว่าด้วยความปลอดภัยของชีวิตในทะเล (Safety of Life at Sea , SOLAS)
– IMO SOLAS Chapter V กำหนดถึงอุปกรณ์การเดินเรือที่ต้องใช้บนเรือ
มีข้อบังคับ (regulation) ใดบ้าง ในการใช้แผนที่เดินเรือตามที่ IMO กำหนด ?
– ข้อบังคับ ข้อ 2 กำหนดนิยามของแผนที่เดินเรือ
– ข้อบังคับ ข้อ 19 กำหนดเกี่ยวกับอุปกรณ์การเดินเรือ (รวมถึงแผนที่เดินเรือ) ที่ต้องใช้บนเรือตามเรือประเภทต่างๆ
– ข้อบังคับ ข้อ 27 กำหนดให้ปรับปรุงแผนที่เดินเรือและบรรณสารการเดินเรือ ให้ทันสมัยอยู่เสมอ
2.2 Nautical chart or nautical publication is a special-purpose map or book, or a specially compiled database from which such a map or book is derived, that is issued officially by or on the authority of a Government, authorized Hydrographic Office or other relevant government institution and is designed to meet the requirements of marine navigation.
2.1 เรือเดินทะเลทุกลำ โดยไม่จำกัดขนาด ต้องมี:
2.1.4 แผนที่เดินเรือและบรรณสารการเดินเรือเพื่อวางแผนและแสดงเส้นทางตามเส้นทางตั้งใจ เพื่อพล๊อตตำบลที่และติดตามเส้นทางตลอดการเดินทาง ระบบสารสนเทศเพื่อการเดินเรือ (ECDIS) ได้รับการยอมรับว่าเป็นไปตามข้อกำหนดนี้
แผนที่เดินเรือและบรรณสารการเดินเรือ เช่น หนังสือนำร่อง ทำเนียบไฟและทุ่น ประกาศชาวเรือ มาตราน้ำ และบรรณสารการเดินเรืออื่นๆ ที่จำเป็นต่อการเดินเรือตามเส้นทางตั้งใจ จะต้องมีอย่างเพียงพอและปรับปรุงให้ทันสมัยอยู่เสมอ
แผนที่เดินเรือกับผู้ใช้งาน
แผนที่เดินเรือ (Nautical Chart) คืออะไร ?
คือแผนที่สร้างขึ้นมามีจุดประสงค์พิเศษที่ออกแบบมาใช้เพื่อการเดินเรือ แสดงรายละเอียดต่างๆ ได้แก่ ความลึก ลักษณะพื้นท้องทะเล ความสูงต่ำ ภูมิประเทศ รูปร่างและลักษณะเส้นขอบฝั่ง สิ่งอันตรายต่อการเดินเรือและเครื่องหมายช่วยการเดินเรือ
รายละเอียดในแผนที่เดินเรือ

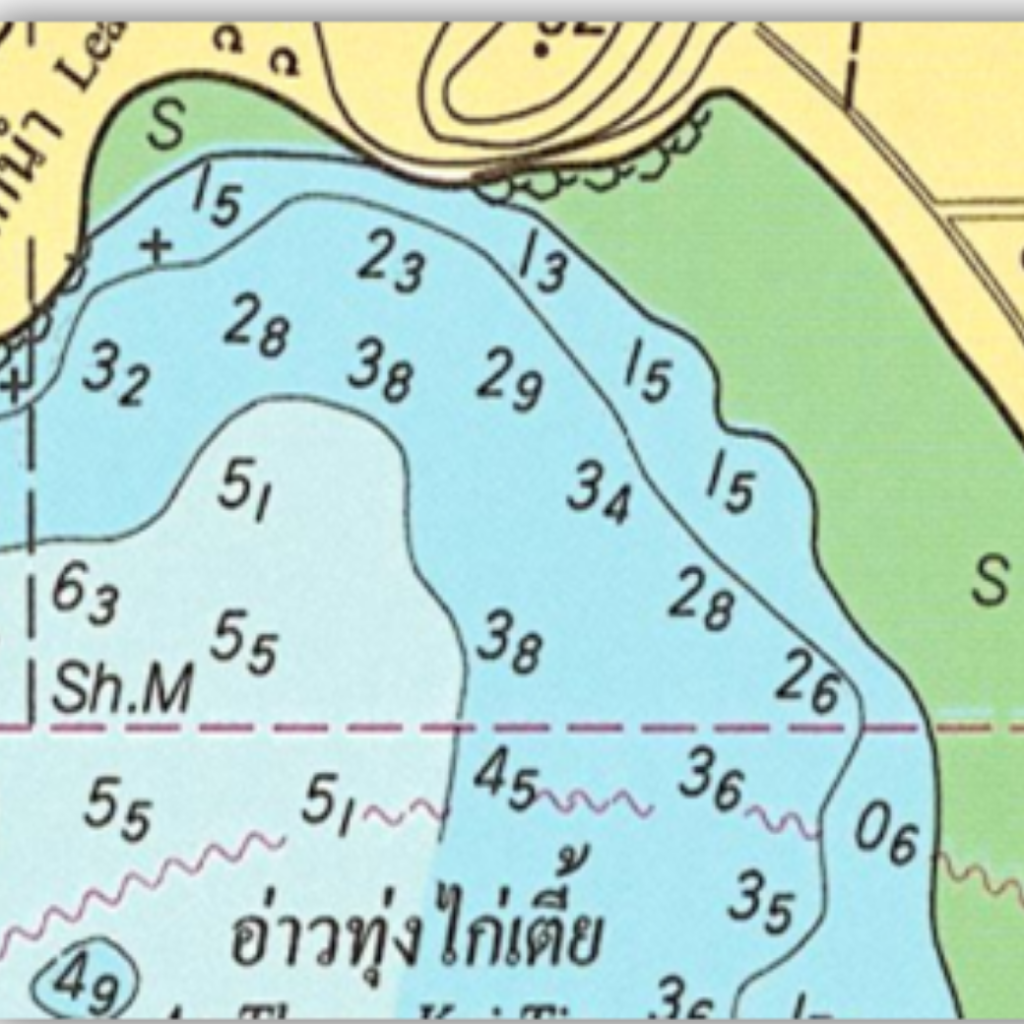

ความลึก

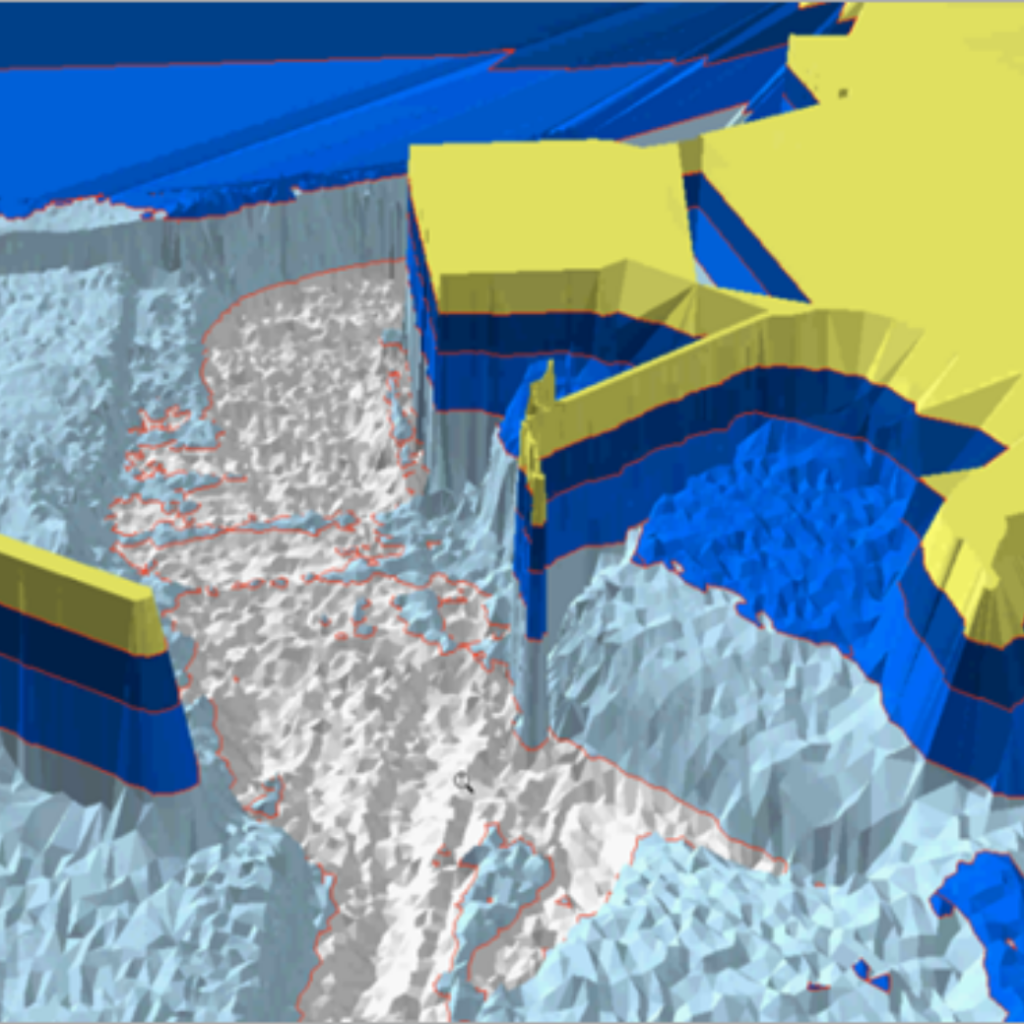

ลักษณะพื้นท้องทะเล

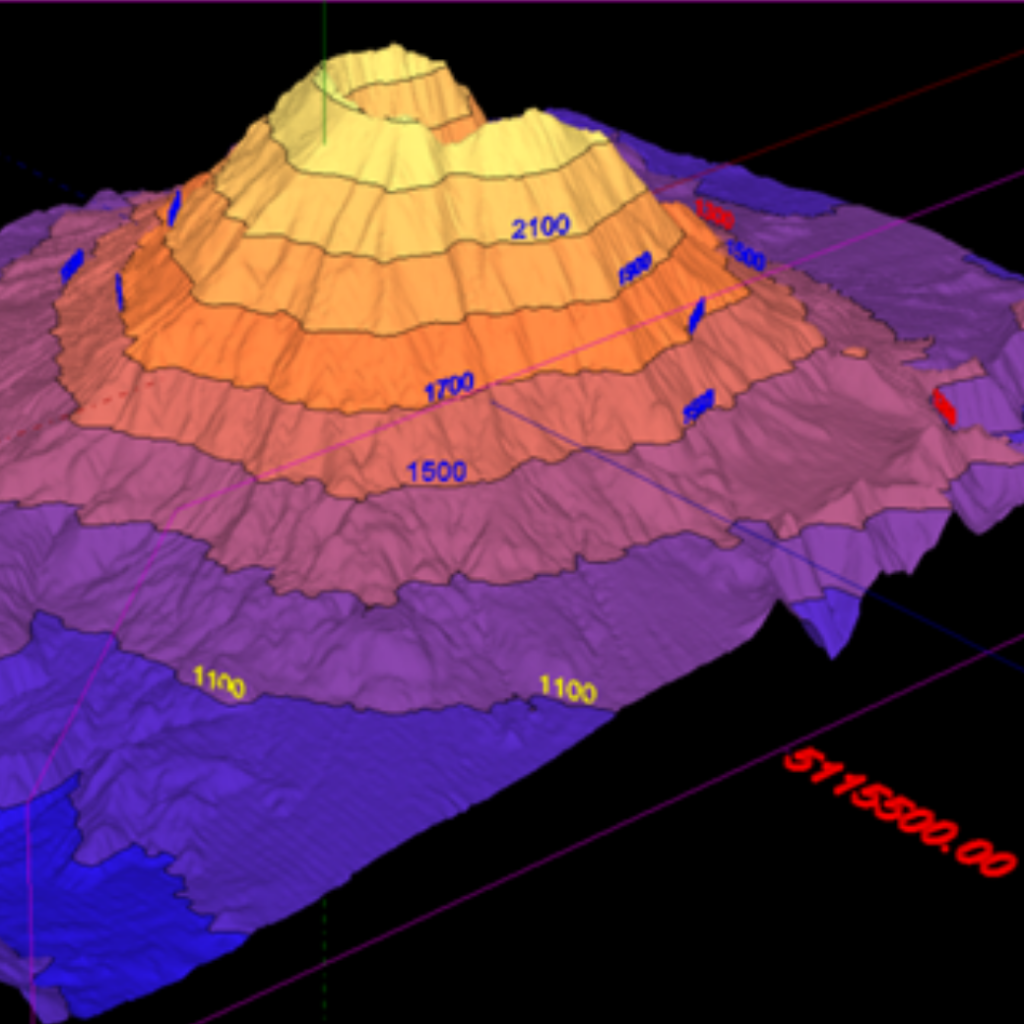

ความสูงต่ำภูมิประเทศ
รูปร่างและลักษณะเส้นขอบฝั่ง

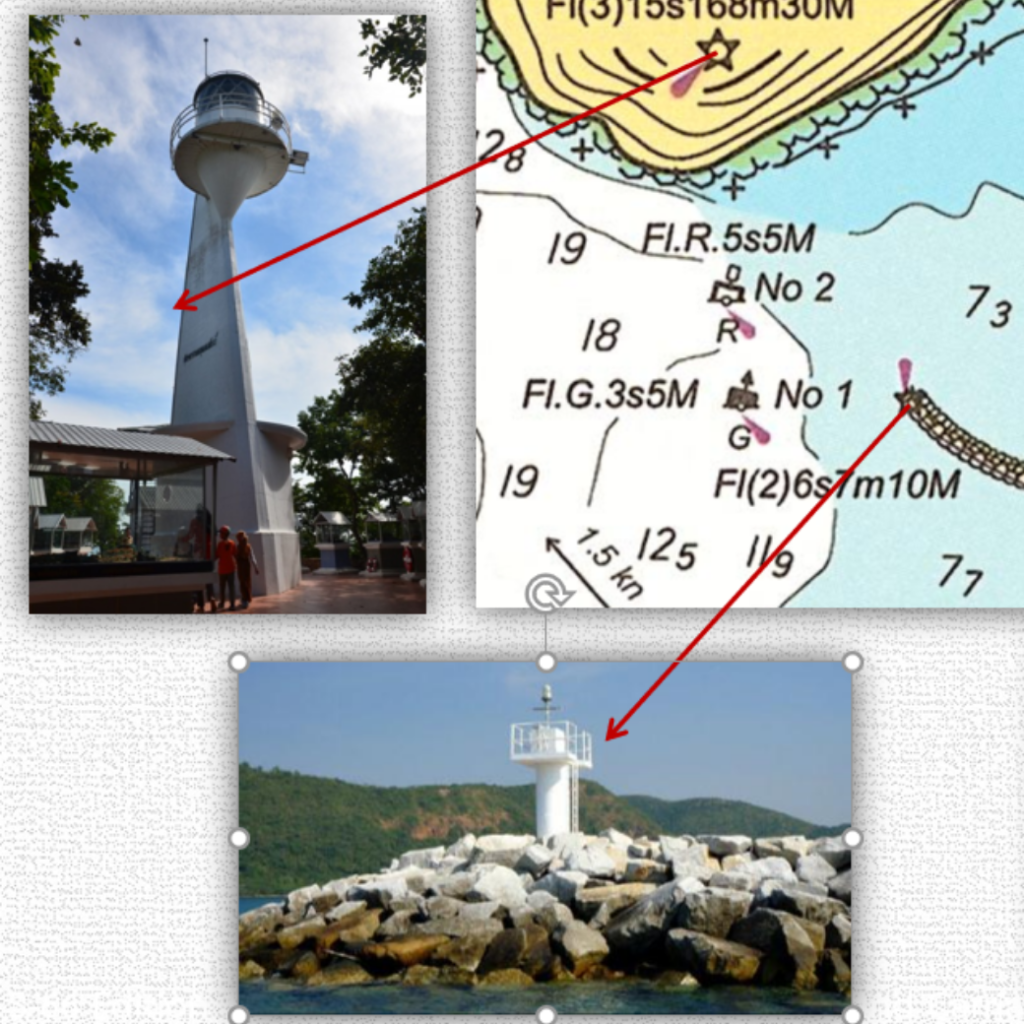

เครื่องหมายช่วยการเดินเรือ
สิ่งอันตรายและสิ่งกีดขวางการเดินเรือ
แผนที่เดินเรือที่สร้างโดยกรมอุทกศาสตร์

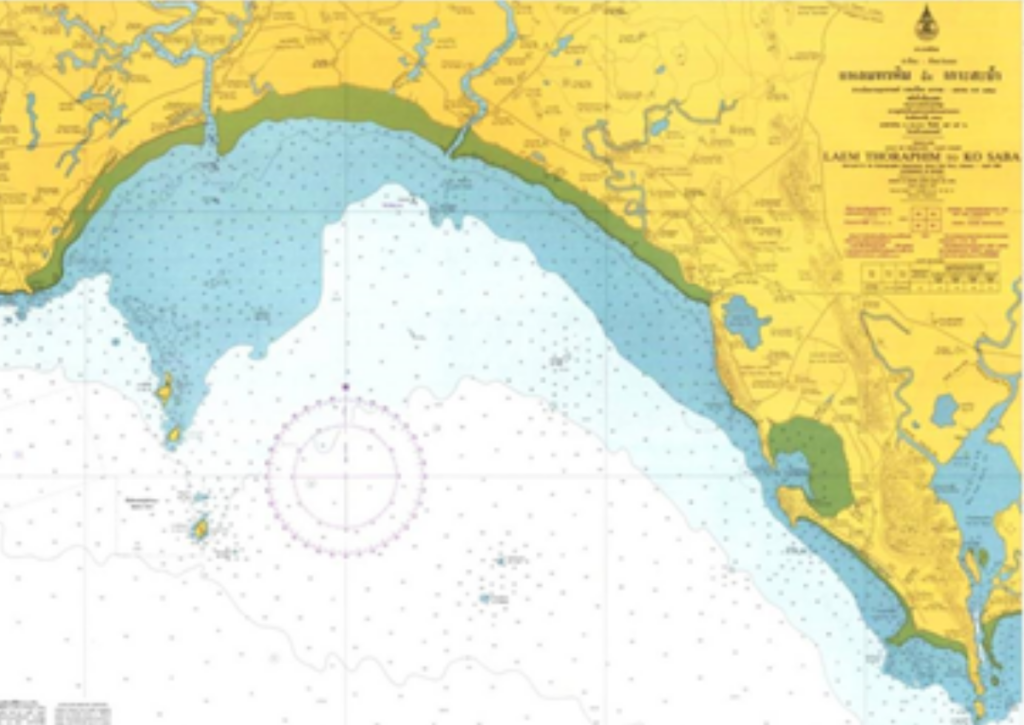

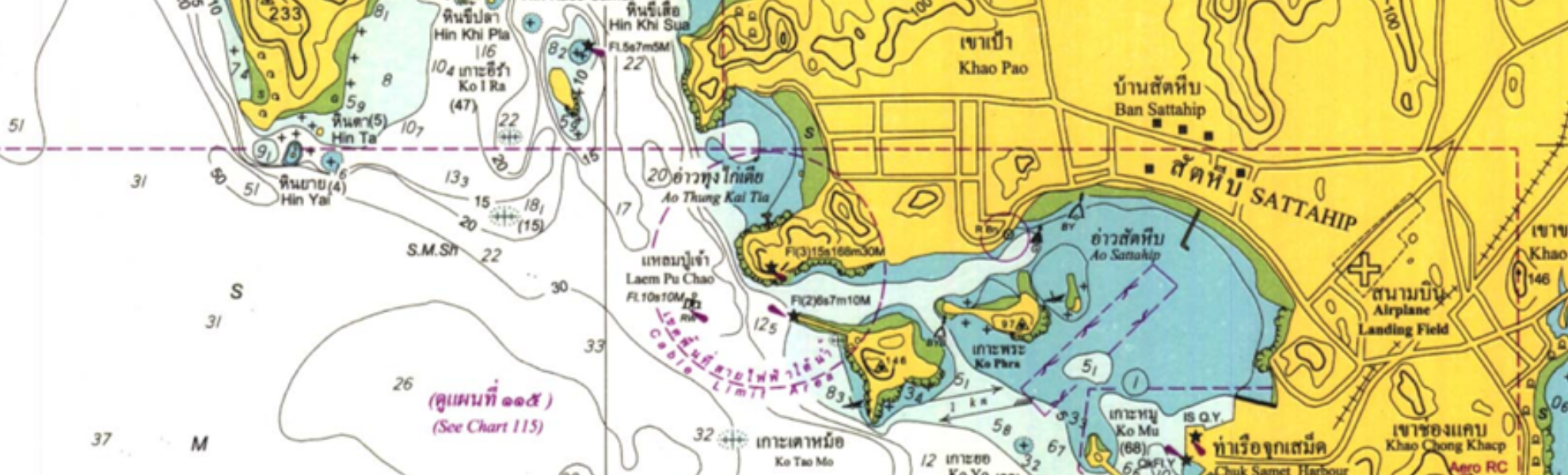

แผนที่เดินเรือกระดาษ (Nautical Chart)
แผนที่เดินเรืออิเล็กทรอนิกส์ (Electronic Navigational chart, ENC)
– ความเป็นสากลของแผนที่เดินเรือ (Internationality of Nautical Charts )
– ความแตกต่างของมาตราส่วนแผนที่เดินเรือ (Various Scales )
– การเหลื่อมทับเพื่อการต่อเนื่องของแผนที่เดินเรือ (Overlapping of Various Charts )
– การแก้ไขแผนที่เดินเรือ (Updating of Nautical Charts )
แผนที่เดินเรือและบรรณสารการเดินเรือ เช่น หนังสือนำร่อง ทำเนียบไฟและทุ่น ประกาศชาวเรือ มาตราน้ำ และบรรณสารการเดินเรืออื่นๆ ที่จำเป็นต่อการเดินเรือตามเส้นทางตั้งใจ จะต้องมีอย่างเพียงพอและแก้ไขปรับปรุงให้ทันสมัยอยู่เสมอ (shall be adequate and up to date)
เรือในกองทัพเรือ
กรมศุลกากร-การลักลอบขนสินค้าหนีภาษี
กรมประมง
ตำรวจ
รัฐบาล-เขตแดนที่มีข้อพิพาท
การท่าเรือ
งานโบราณคดีใต้น้ำ
หน่วยงานวางสายเคเบิล/ท่อทางใต้น้ำ
เรือบรรทุกน้ำมัน
เรือสินค้า
เรือประมง
เรือเฟอรี่/เรือความเร็วสูง
เรือยอชท์ เรือเล็ก
นักสำรวจ
หน่วยยามฝั่ง
อื่นๆ
มาตราส่วน (Scale)
คำนิยามตามมาตรฐาน S-32
อัตราส่วนระหว่างระยะทางบนแผนที่กับระยะทางจริงบนพื้นโลก

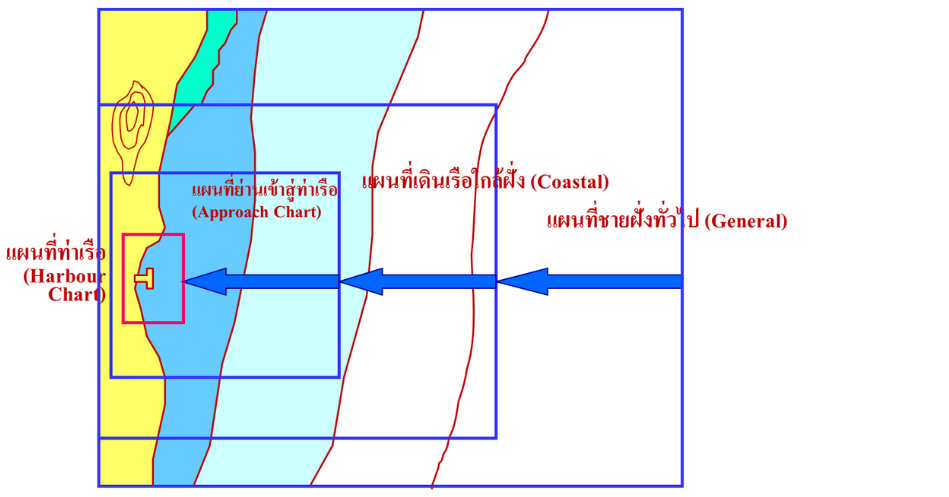

มาตราส่วนแผนที่เดินเรือ
1.มาตราส่วนเล็ก มาตราส่วน 1 : 2 000 000 และเล็กกว่า
2.มาตราส่วนกลาง
1) แผนที่ชายฝั่งทั่วไป (General) : เดินทางผ่าน / มองเห็นแผ่นดิน
มาตราส่วนใหญ่กว่า 1 : 2 000 000 – 1 : 350 000
2) แผนที่เดินเรือใกล้ฝั่ง (Coastal) : การเดินเรือชายฝั่ง
มาตราส่วนใหญ่กว่า 1 : 350 000 – 1 : 75 000
3 มาตราส่วนใหญ่
1) แผนที่ย่านเข้าสู่ท่าเรือ (Approach) : ทางเข้าสู่เมืองท่า / น่านน้ำชายฝั่งที่ซับซ้อนหรือมีความแออัด มาตราส่วนใหญ่กว่า 1 : 75 000 – 1 : 30 000
2) แผนที่ท่าเรือ (Harbour) : ท่าเรือ / ที่จอดเรือ / ช่องทางเดินเรือที่แคบ มาตราส่วนใหญ่กว่า 1 : 30 000
3) แผนที่ท่าเทียบเรือ (Berthing) มาตราส่วนใหญ่มาก
ประเภทของมาตราส่วน (Types of Scale)
มาตราส่วนใหญ่ (Larger Scale)
ครอบคลุมพื้นที่เล็กๆ (Covers a small area)
มีรายละเอียดมาก (More details)
ตัวเลขมีค่าน้อย
มาตราส่วนเล็ก (Smaller Scale)
ครอบคลุมพื้นที่กว้าง (Covers a large area)
มีรายละเอียดน้อย (Less details)
ตัวเลขมีค่ามาก
การปรับปรุง (Update) แผนที่เดินเรือ
การปรับปรุงแผนที่ให้ทันสมัย (Chart Maintenance)
มี 2 ประเภท
1. การปรับปรุงจากหน่วยงานสร้างแผนที่ ได้แก่ แผนที่บรรณาธิกรใหม่ แผนที่พิมพ์เพิ่มเติม
2. การปรับปรุง ตามประกาศชาวเรือ (Notice to Mariner)
ข้อควรคำนึง ในการปรับปรุง (Update) แผนที่เดินเรือ
ตำบลที่ต้องถูกต้อง (position must be exact)
* เลขน้ำและสัญลักษณ์ต้องชัดเจน (depths and symbols must be clear)
* คำอธิบายต้องอ่านได้ง่าย (legend and descriptions must be legible)
ขอความร่วมมือ
เมื่อได้พบสิ่งอันตรายใหม่ หรือสิ่งซึ่งสงสัยว่าจะเป็นอันตรายต่อการเดินเรือ ตลอดจนเครื่องหมายทางเรือซึ่งเปลี่ยนแปลงไป หรือไม่ทำงานตามปกติ
ให้ส่งข่าวไปที่ กรมอุทกศาสตร์
ระบุสิ่งอันตรายใหม่ สิ่งสงสัยว่าจะเป็นอันตราย หรือเครื่องหมายทางเรือที่เปลี่ยนแปลงไป
ระบุ พิกัดโดยประมาณพร้อมมูลฐาน (Datum) หรือระบุที่ตั้งสัมพันธ์
ถ้ามีภาพประกอบให้ ส่ง mail ไปที่ hydrotech@navy.mi.th
หรือโทร. 024752278 ติดต่อ หน.ข่าวสารและบริการการเดินเรือ
ศูนย์สนับสนุนการเดินเรือ กรมอุทกศาสตร์
สรุป
แผนที่เดินเรือที่ใช้นำเรือ ต้อง update ให้ทันสมัย เพื่อความปลอดภัยในการเดินเรือ ตาม SOLAS V/27
การ update แผนที่เดินเรือต้องคำนึงถึง พิกัดต้องถูกต้อง (exact) เลขน้ำและสัญลักษณ์ต้องชัดเจน (clear) คำอธิบายสัญลักษณ์ต้องอ่านได้ง่าย (legible)
